1.1. Nuevo proyecto

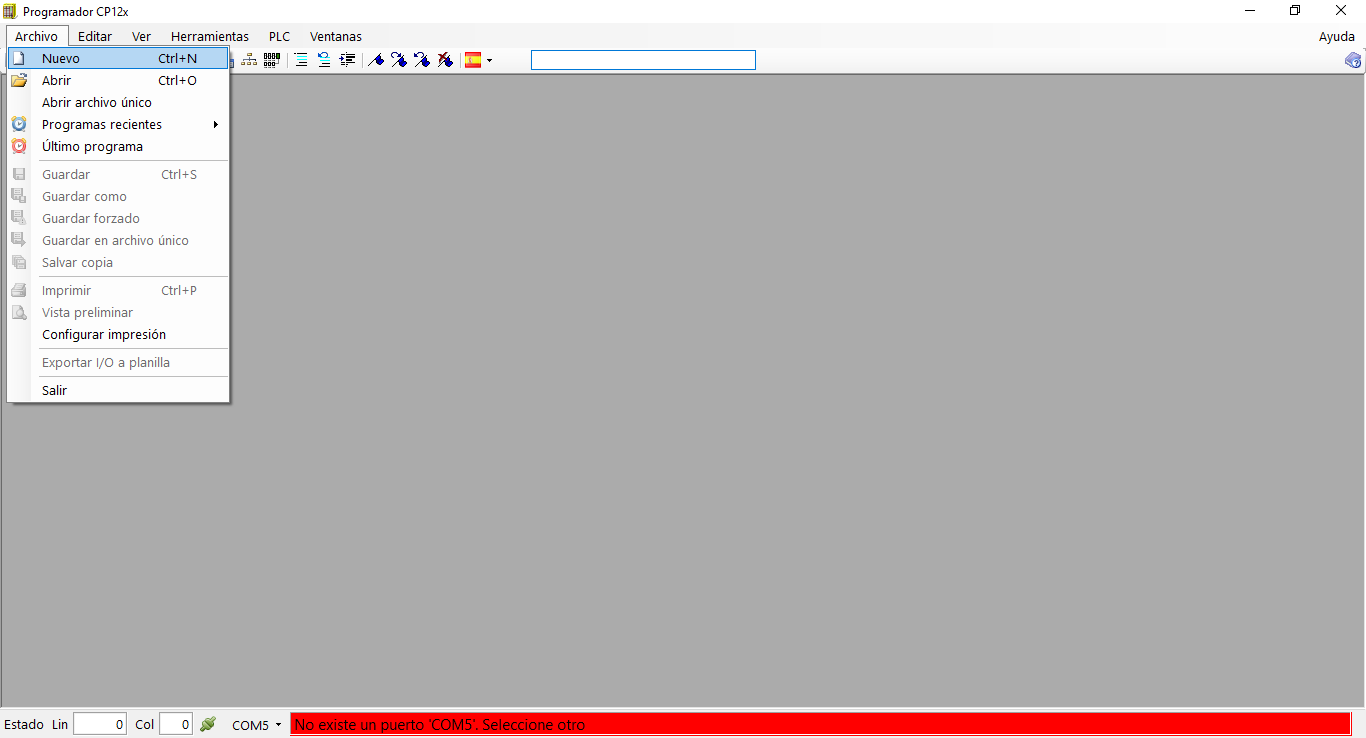

Inicialmente, debe realizar con el mouse la secuencia Archivo -> Nuevo.

_images/paso1.png

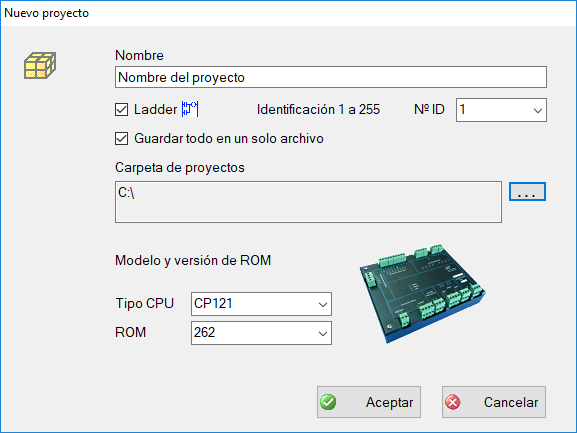

En la siguiente ventana debe cargar las propiedades del proyecto y luego hacer click en Aceptar.

_images/paso2.png

A continuación se explica cada campo requerido:

  1. Nombre: Nombre del proyecto que requiera el usuario.
  2. Ladder: Si está marcado la rutina principal se programará en lenguaje Ladder (LD), caso contrario, en lista de instrucciones (IL).
  3. Nº ID: Indica el número de identificación Modbus del PLC a conectar.

Nota

Los equipos tienen ID = 1 cuando salen de fábrica.

4. Guardar todo en un solo archivo: En caso de no seleccionarlo se crearán varias carpetas con archivos asociados al proyecto.

  1. Carpeta de proyecto: Destino donde se guardará el proyecto.

Nota

Haga click en ... para navegar las carpetas de Windows y buscar la carpeta destino.

  1. Tipo CPU: Define el equipo a programar.

Nota

En la serigrafía del equipo puede encontrar el modelo.

  1. ROM: Establece la versión de la memoria ROM que tiene el equipo.

Nota

En la serigrafía del equipo puede encontrar una etiqueta con el número de ROM.

Advertencia

En caso de no conocer ID, ROM y/o CPU puede dejar cualquier valor y en la sección Establecer conexión vía RS-485 se determinarán automáticamente estos valores.
