3.1.2. ADD

Símbolos LD

A partir de ROM 100 en Ladder

A partir de ROM 260 en Ladder

Descripción: Computa la suma entre dos variables.

Funcionamiento:

• Con un único parámetro de entrada: Computa la suma entre el Parámetro 1 y el acumulador Acc incondicionalmente. El resultado es copiado en el acumulador Acc.
• Con dos parámetros de entrada: Computa la suma entre el Parámetro 1 y el Parámetro 2 condicionalmente. El resultado es copiado en el acumulador aritmético AAcc.

Parámetro	Tipo	Descripción
1	Entrada	Variable con un sumando.
2	Entrada	Variable con otro sumando.

Ejemplo LD con un parámetro de entrada

Ejemplo IL un parámetro de entrada

LD Variable
ADD Parametro1
ST Resultado

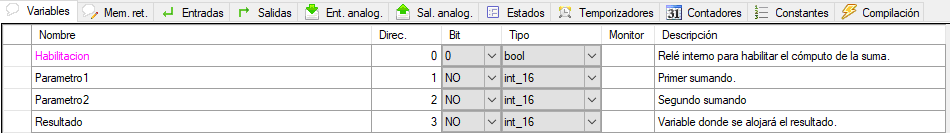

Ejemplo LD con dos parámetros de entrada

Ejemplo IL dos parámetros de entradas

LD Habilitacion
ADD Parametro1, Parametro2
CMOV AAcc, Resultado
